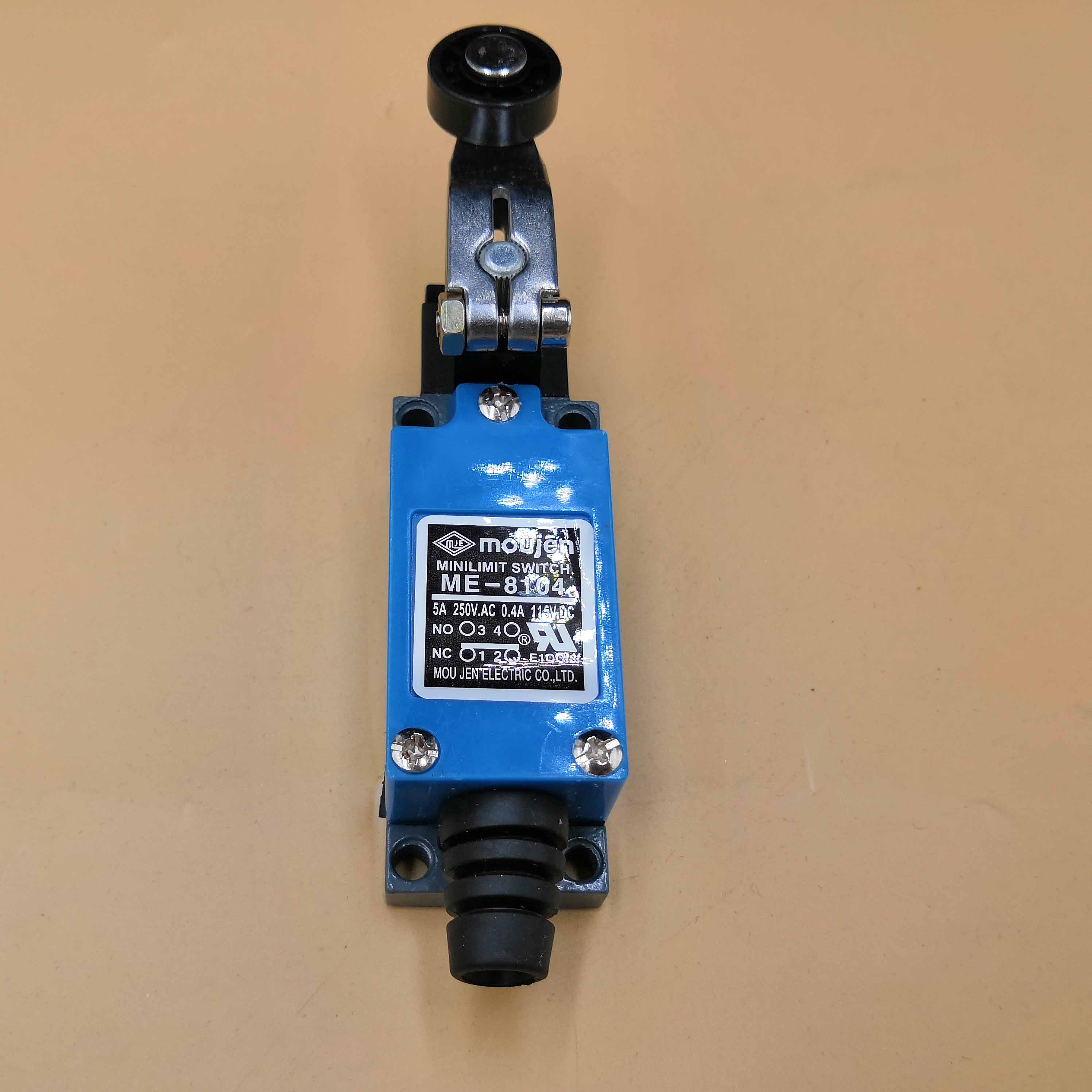

  耐高温行程开关是一种专为高温环境设计的开关设备，大范围的应用于工业自动化系统中，特别是在钢铁、水泥、化工等高温工作环境中。以下是详细产品介绍： 一、产品概括 定义：耐高温行程开关是一种能够在高温环境下稳定运行的特殊限位开关。它通过将机械位移转变成电信号，实现对电动机运作时的状态的控制，进而控制机械动作或程序。 功能：大多数都用在检测物体的位置、运动方向和速度，并将这一些信息转化为电信号，用于控制机械的运动状态，如停止、反向、变速或自动往返等。 二、主要特征 1.耐高温性能： -采用耐高温材料制造成，内芯和触点经过特殊处理，能在高温环境中长时间使用而不被氧化或污染。 -例如，某些型号的高温度可达到350℃，远超普通开关的耐高温限。 2.高可靠性： -机械结构经过特殊设计，能够在经常使用中保持稳定性，减少故障率。 -特别的材料和制造工艺确保在高温环境下仍能稳定运行，保证设备的正常生产。 3.多种检测功能： -不但可以检测物体的位置，还可以检测物体的运动方向和速度。 -这些功能使得它能够大范围的应用于各种工业自动化设备中，如输送带、堆垛机等。 4.耐腐蚀性强： -采取了特殊的防腐材料和表面处理工艺，使得产品具有较长的防治腐烂的有效时间。 -在化工、石油等行业中，这一特性特别的重要，为设备提供了可靠的防腐保障。 5.安装简易便捷： -产品体积小，安装简易便捷，只需将其固定在需要检测的位置即可。 -这使得它能够方便地集成到各种设备中，满足多种的应用需求。 三、结构原理 耐高温行程开关的结构主要由以下几个部分所组成： 1、推杆/滚轮：作为与外部机械部件接触的部分，当外部机械部件（如撞块或挡铁）碰撞到推杆或滚轮时，会触发开关的动作。 2、弹簧：用于在外部机械部件离开后，使开关自动复位到初始状态。 3、触点系统：包括动断触点和动合触点，当推杆或滚轮被触发时，触点系统会发生明显的变化，从而接通或分断电路。 4、外壳：保护内部元件免受外部环境的影响，同时提供必要的电气绝缘。 四、适合使用的范围 因其性能和优势，被大范围的应用于以下领域： 1、钢铁行业：用于高炉、转炉等高温设备的自动化控制。 2、水泥行业：在水泥生产线中控制原料的输送和设备的启停。 3、化工行业：在化工反应釜、管道等高温环境下进行监控和控制。 4、石业：在炼油厂、油田等环境中监控设备的运作时的状态。 五、结论 综上所述，耐高温行程开关是一种在高温环境下具备优秀能力性能和广泛应用前景的开关设备。其耐高温性能、高可靠性、多种检测功能和安装简便等特点，使得它在工业自动化领域中发挥着及其重要的作用。随工业技术的持续不断的发展和进步，性能和应用场景范围也将不断拓展和完善。 额定规格 项目标称电压(V)非感性负载(A)感性负载(A) 阻性负载灯负载感性负载电动机负载 NC NO NC NO NC NO NC NO 标准型高精度型AC 125 250 500 10 3 1.5 10 5 2.5 10 2 1 10 3 1.5 10 1.5 0.8 3 1.5 0.8 DC 8 14 30 125 250 10 6 3 10 6 10 6 3 10 6 6 4 3 6 4 0.8 0.2 0.2 0.8 0.2 0.4 0.1 0.1 0.4 0.1 高灵敏度型AC 125 250 5――― 5 DC 125 250 0.4――― 0.2 注1：上述数值表示稳定电流。 注2：所谓感性负载，是指功率因数0.4以上(AC)、时间常数7ms以下(DC)时的负载。 注3：所谓灯负载，指的是有10倍的浪涌电流时的负载。 注4：所谓电动机负载，指的是有6倍的浪涌电流时的负载。 浪涌电流NC 30A以下(15A以下*) NO 20A以下(10A以下*) *使用高灵敏度型时。 小适用负载DC5V 1mA阻性负载P水准 微小负载型开关 （请作为使用时的参考。） 标称电压(V)额定电流(A)-电阻负载 AC125 0.1 DC30 在下图所示区域内使用，可获得性能。 建议负载范围DC5～30V 0.5～100mA 建议负载范围DC5V 1mA 性能 防护等级IP67 寿命*1机械1,000万次以上*2 电气50万次以上(250VAC 3A，阻性负载时)*3 容许操作速度1mm～1m/s(WLCA2-N时) 容许操作频率机械120次/分钟 电气30次/分钟 额定频率50/60Hz 绝缘电阻100MΩ以上(DC500V兆欧表) 接触电阻25mΩ以下(初期值、内置开关单品) 耐电压同子间AC1,000V(600V)50/60Hz 1min 各端子与地线 各端子与不带电金属部之间AC2,200V(1,500V)50/60Hz 1min*4 耐振动误动作10～55Hz双振幅1.5mm*5 耐冲击耐久1,000m/s2以上 误动作300m/s2以上*5 使用环境和温度-10～+350℃(无结冰)*6 使用环境湿度35～95%RH 重量约255g(YNTH-1时) 注1：上述数值为初期值。 注2：耐压的括号内数值为高灵敏度型的数值 什么是DI、DO、AI、AO信号 在集中控制管理系统中，比如PLC控制或DCS控制管理系统中，常听到DI，DO，AI，AO信号，这是大家为了表达方便用的简称，是相对于PLC或DCS控制柜本身一种输出量和输入量的说法啊，为便于大家学习以举例的方法向大家说明。注意：所有的输入输出信号以机柜为参照，否则会混淆。
